一种装配式建筑中的组合结构,来看看都有什么?

2019-12-13来源:装配式技术

基于新时代居住建筑要求,构建一个结构耐久、空间开放而有适应能力的体系需求,一种装配式组合结构出现在大家视野。

一、什么是装配式组合结构?


组合结构:由钢框架、型钢混凝土框架、钢管混凝土框架,与钢筋混凝土核心筒所组成的共同承受水平和竖向作用的建筑结构。


  • 优势:

1.轻质高强、抗震性能好

钢结构具有重量轻、强度高特点。采用装配式建筑的钢结构建造的住宅重量是普通住宅的1/2左右,地震作用可降低30%—40%。

2.装配式建筑中的钢结构有利于实现大开间、提高自由度

钢结构空间布置自由,可形成大柱距、大开间的开放型住宅,开间比混凝土结构增大30%-50%左右。

3.施工周期短、工业化程度高

钢结构住宅是由现场通过焊接或螺栓进行整体组装,不需要制作模板,不需要绑扎钢筋,钢筋混凝土核心筒采用爬模施工,可以加快施工速度,建造周期短。

4.兼具混凝土的安全防火优势

以混凝土结构作为核心筒,防火倒塌性能更优。

5.利于环境和谐

钢材可以回收利用,钢结构施工现场作业量小、噪音低,建造拆除时对环境污染较小。


二、设计理念

  • 装配式建筑的定位:

1.满足SI建筑体系

2.建筑耐久性

3.品质优良性

4.绿色健康性


注:S(承重结构骨架)与I(内部空间)的关系。S是不可变的,它是由专业建筑设计人员经过精确的测算潜心设计而完成的;I是可变的,它是由使用者自己来设计和决定的。

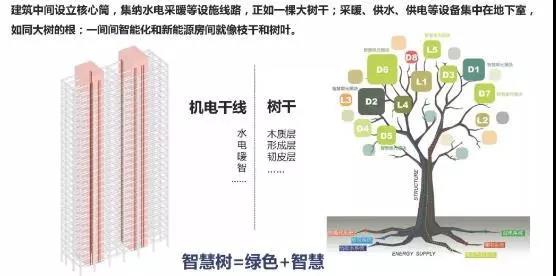

灵感:——智慧树



1.建筑中间设立核心筒,集纳水电暖等设施线路,正如一棵大树干。

2.采暖、供水、供电等设备集中在地下室,如同大树的根。

3.一间间智能化和新能源房间就像枝干和树叶。

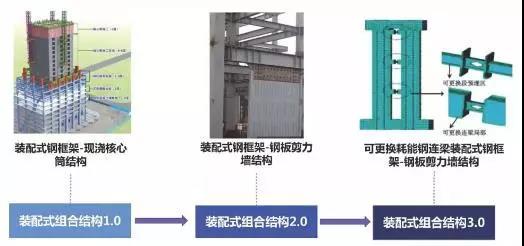

三、装配式建筑的组合结构体系

  • 主体结构构件

柱:矩形钢管混凝土柱

梁: H型钢梁

核心筒剪力墙:钢筋混凝土剪力墙

板:钢筋桁架楼承板

  • 外围护构件—预制钢筋混凝土外墙挂板

1.在工厂采用工业化生产,施工速度快、质量好、维修费用低。

2.可设计集外饰、保温、防水、围护于一体的可变、可更换墙体。

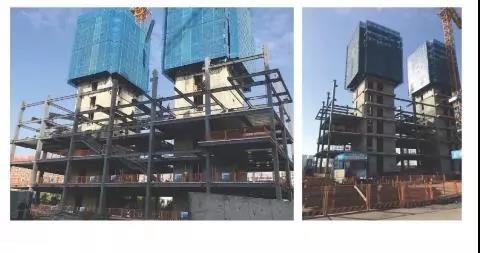

装配式组合结构体系弥补了传统混凝土结构和钢结构体系的不足,混凝土核心筒提供结构抗侧力能力,外围钢框架提供较大使用空间,是装配式建筑未来发展的一种趋势。
