很“火”的“空腔+搭接+现浇”装配式结构!

2019-12-06来源:装配式技术

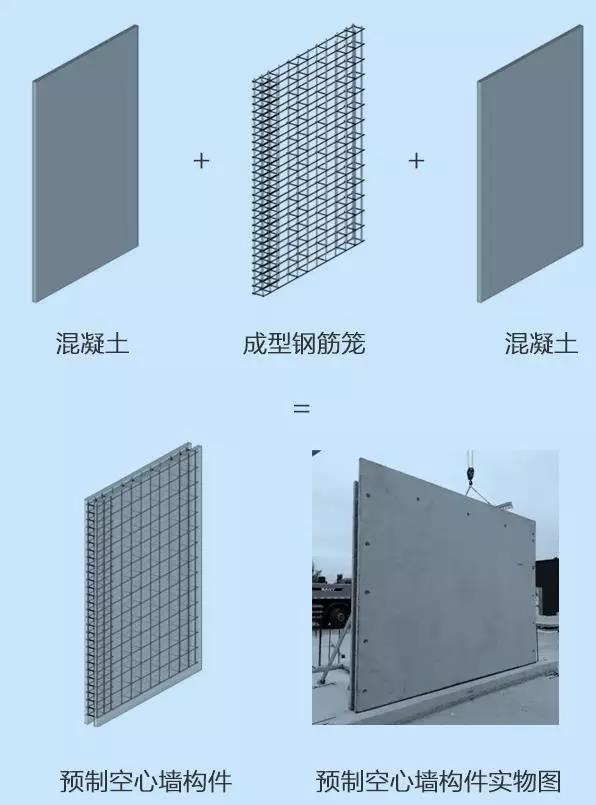

 “空腔+搭接+现浇”的装配式建筑结构体系,由成型钢筋笼及两侧预制墙板组成空腔预制构件,待预制构件现场安装就位后,在空腔内浇筑混凝土,并通过必要的构造措施,使现浇混土与预制构件形成整体。

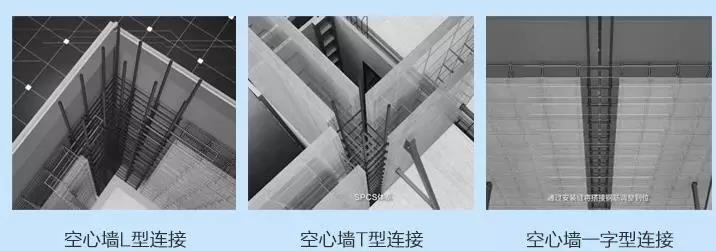

构件水平连接:先将水平连接钢筋安放在一侧构件空腔内,待相邻构件及后浇段钢筋笼吊装完毕后通过安装缝将连接钢筋调整到位,通过钢筋搭接将相邻构件连接在一起,然后空腔浇筑混凝土。

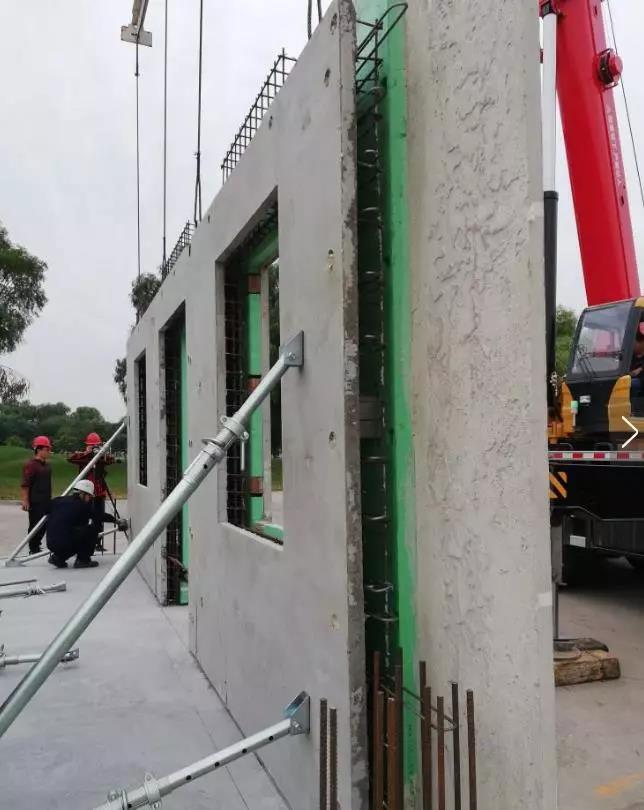

构件竖向连接:楼板安装完成后,将竖向连接钢筋笼吊装到位,上层空心墙构件吊装到位,通过钢筋搭接连接在一起,然后浇筑混凝土形成受力整体。


  • 结构体系优势
1、质量优势:

1)竖向构件空腔及连接节点为整体现浇,结构整体性好。

2)解决了装配式建筑易开裂、防水性能差等质量通病。

3)结构体系采用可靠易于检查的钢筋搭接连接方式,质量安全可控。

4)钢筋焊接网片及钢筋笼采用自动化成型设备制作,成型精度好,焊接节点质量可靠。

2、施工优势:

1)钢筋笼成型装备:快速定位,定位精度高,产品一致性高,仅需1-2人便可操作,配套电动绑扎设备或自动焊接设备,比手工绑扎生产效率可提高30%以上。

2)预制部分既参与受力又兼做模板,可实现不增加墙厚的免外模板安装。

3)剪力墙边缘构件范围内均采用成型钢筋笼,辅助定型铝模及安装装备,极大的减少了现场钢筋、模板工作量、各工种交叉作业及现场人工用量,施工高效便捷。

4)构件质量轻,便于运输、吊装及安装。


3、成本优势

空心墙钢筋笼采用机械焊接钢筋网片构造,配钢筋自动化焊接生产装备,可实现大规模工业化、自动化生产需要,节省人工,降低综合生产成本。

  • 总结
这种装配式结构,不仅减少了现场钢筋绑扎及模板支设的工作量,而且预制构件之间的连接节点接近于现浇的钢筋混凝土结构,满足装配式建筑结构的安全性,对未来装配式建筑发展意义重大。
