一文了解!PC构件厂如何建设

2018-08-08来源:新营造

本文以日本富士见工研(株)滑川工厂为例,对PC构件厂的规模、布局、人员构成、组织架构、产品定位、制造装备、PC构件制作工序流程及质量管理做了全面解析。

滑川工厂概况

富士见工研(株)滑川工厂位于日本琦玉县,工厂成立于上世纪60年代,90年代初开始生产PC构件至今已近30年。

▲ 滑川工厂鸟瞰图

1、工厂规模

滑川工厂占地面积为75000平方米,厂房面积共计13780 平方米,其中PC 构件生产车间面积为10000 平方米,室外堆场面积为15000 平方米,厂外临时租用堆场面积约15 万平方米,其中PC 构件最大存放量为 2500立方米,PC 构件的月生产能力为2500 立方米,年产值约1 亿元人民币。

▲ 滑川工厂总平面布置图

2、人员构成

滑川工厂目前从业人员约 200 人,其中外包人员 100人, 固定人员 89 人,其中 PC 从业人员 27 人。日本 PC 构件厂的持证技术人员主要由 8 类构成,分别是技术师、一级建筑师、一级建筑施工管理技师、混凝土诊断师、混凝土结构评估师、混凝土主任技师、混凝土技师和预应力混凝土技师,滑川工厂持证技术人员共计43 人。

3、组织架构

滑川工厂的组织架构分为3 级,厂长负责全面工作,下设4 个部,分别是制品制造部、质量保证部、混凝土制造与开发部和总务部。其中制品制造部负责制造管理、材料核算、制品保管和发货管理,并主管制造班;质量保证部负责质量管理、PC 制作图管理,并主管检查班;混凝土制造与开发部负责混凝土质量管理、混凝土制造管理,并主管混凝土班、实验室、拌合系统和骨料场;总务部负责制造设备管理、安全管理、总务和采购。

产品定位

1、PC构件分类

PC 构件大致分为5 大类、19 小类,具体包括:

1. 预制墙体:包括预制剪力墙、预制外挂墙板、预制外挂装饰墙(反打外墙)和预制夹心保温外墙;

2. 预制楼板:包括预制实心板、预制叠合板、预制阳台、预制叠合阳台、预制走廊和预制空调板;

3. 预制楼梯:包括预制楼梯段、预制休息平台和预制整体楼梯;

4. 预制梁:包括预制实心梁、预制叠合梁和预制 U型梁;

5. 预制柱:预制实心柱、预制空心柱、预制装饰柱。

2、滑川工厂的PC产品定位

滑川工厂根据日本 PC 构件厂的发展现状及行业竞争情况,将产品主要定位为高端、复杂的 PC 构件, 而放弃了利润相对较低、技术相对简单、竞争相对激烈的 PC构件, 如预制叠合楼板等。滑川工厂的主要产品包括预制外墙装饰板(反打外墙)、预制叠合阳台、预制整体楼梯、预制叠合梁、预制实心装饰柱。

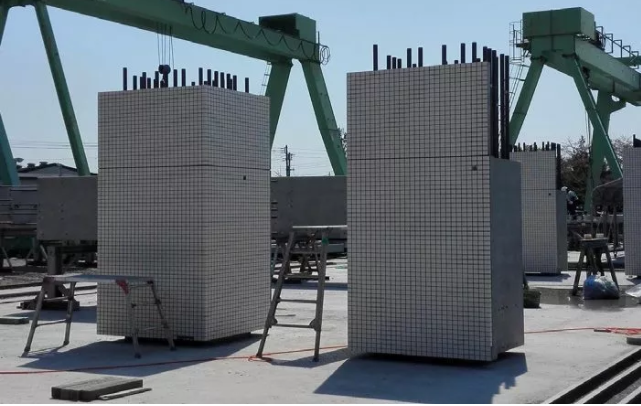

▲ PC实心装饰柱

制造装备

PC构件厂的制造装备一般分为3 大类,具体包括:

混凝土制造装备:包括水泥存储罐、外加剂存储罐、骨料存储罐和拌和系统、中央集中管理室。

混凝土试验装备:包括商混实验室、压缩强度试验室。

PC构件制造装备:包括蒸汽养护设备、自动控制装置、桥机、门机(堆场)、供料起重机、混凝土运送台车、构件搬送台车。

▲ 混凝土拌和系统图

▲ 骨料存储罐

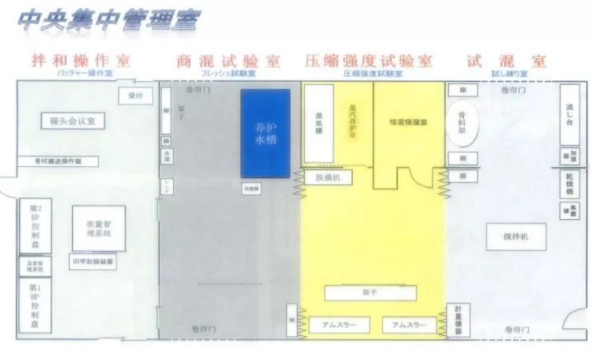

▲ 中央集中管理室平面布置图
