装配式建筑结构体系介绍,赶紧收藏吧!

2019-10-29来源:装配式技术公众号

装配式建筑通俗易懂的解释就是将建筑所需要的结构构件在工厂内提前生产,再运往施工现场进行组合安装。更具体和专业的定义为:结构体系、外维护系统、设备与管线系统、内装系统的主要部分采用预制部品部件的建筑。

装配式建筑结构分为混凝土结构、钢结构、木结构等体系。装配式混凝土体系下又细分为多种结构,有双面叠合板式剪力墙体系、全装配整体式剪力墙体系、装配式框架-现浇剪力墙体系、"外挂内浇”PCF(预制装配式外挂墙板)剪力墙体系、全装配整体式框架体系等。

双面叠合板式剪力墙体系

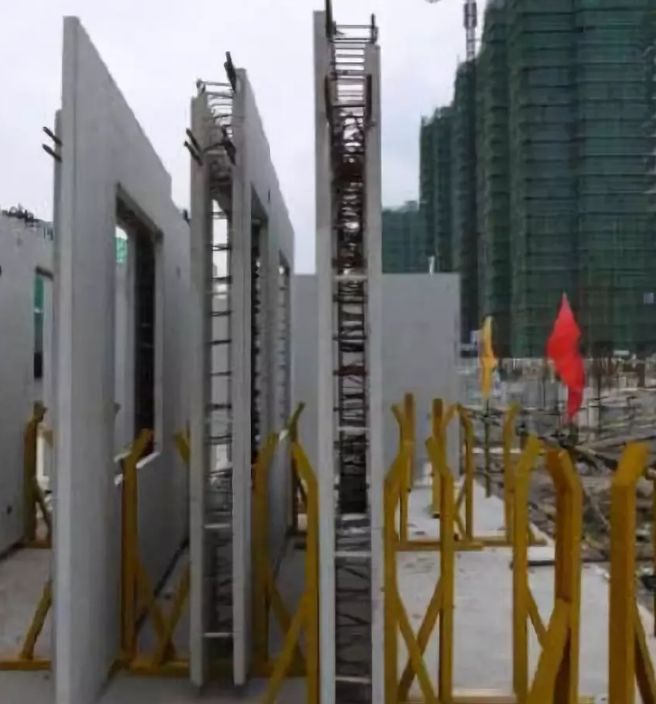

双面叠合板式剪力墙是由两“片”混凝土墙板叠合而成的。叠合的方式是由钢筋桁架将两侧的混凝土板联系在一起。



在工厂预制完成时,板与板之间留有空腔,现场安装就位后再在空腔内浇筑混凝土,由此形成的预制和现浇凝土整体受力的墙体就是叠合板式剪力墙,又称“双皮墙”。

预制部件:剪力墙、叠合楼板,阳台,楼梯、内隔墙等;

体系特点:工业化程度高,施工速度快,连接简单,构件重量轻,精度要求较低等;

适用高度:高层、超高层;

适用建筑:商品房、保障房等。


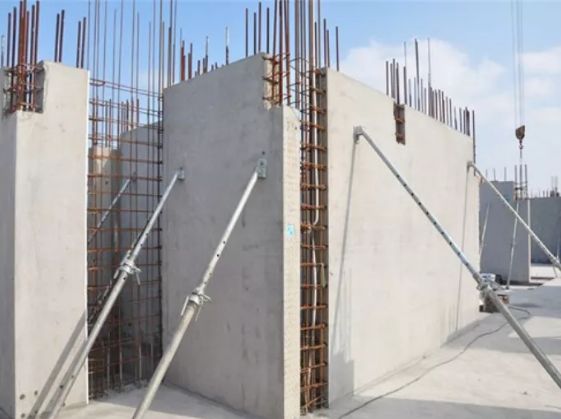

全装配整体式剪力墙体系


装配整体式混凝土剪力墙结构是指由预制混凝土剪力墙墙板构件和现浇混凝土剪力墙构成结构的竖向承重和水平抗侧力体系,通过整体式连接形成的一种钢筋混凝土剪力墙结构形式。



预制部件:剪力墙、叠合楼板,楼梯、内隔墙等;

体系特点:工业化程度高,房间空间完整,无梁柱外露,施工难度高,成本较高、可选择局部或全部预制,空间灵活度一般;

适用高度:高层、超高层;

适用建筑:商品房、保障房等。


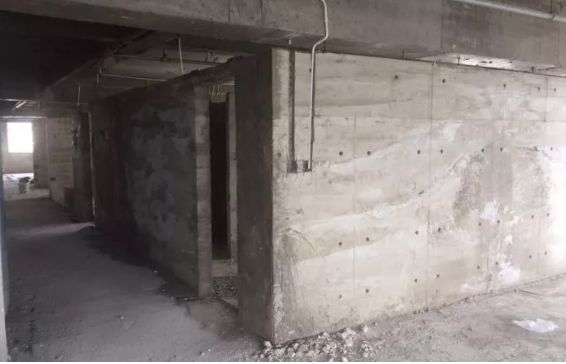

装配式框架-现浇剪力墙体系

装配式框架-现浇剪力墙体系指梁柱采用预制构件,剪力墙采用现浇

通过现浇剪力墙和叠合楼板连接预制构件,柱或楼板也可采用现浇,外墙可采用柔性连接外挂板。装配式框架-现浇剪力墙体系具有良好的抗震性能。



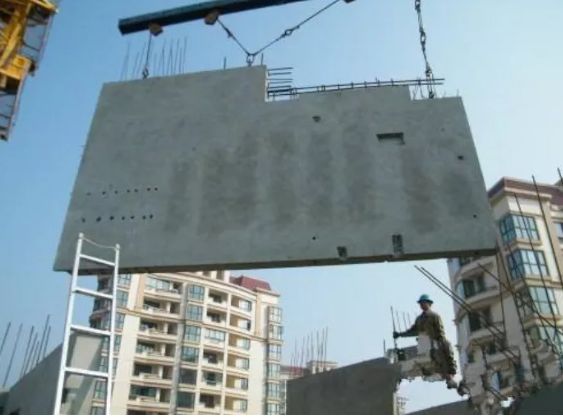

"外挂内浇”PCF剪力墙体系

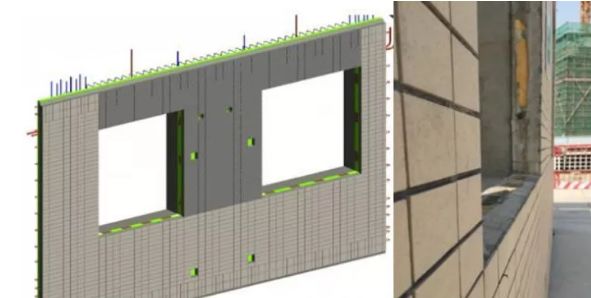

“外挂内浇”PCF剪力墙体系是指主体结构受力构件采用现浇,非受力结构采用外挂形式。该体系将施工现场现浇难度较大的围护构件在工厂内预制,然后运至现场外挂安装后节点与内部竖向主体承重结构现浇,有利于外墙防水抗渗,提高施工效率。

预制部件:外墙、叠合楼板,阳台,楼梯、叠合梁等;

体系特点:竖向受力结构采用现浇,外墙挂板不参与受力,施工难度较低,成本较低,常配合大钢模施工;

适用高度:高层,超高层;

适用建筑:保障房、商品房、办公建筑。


全装配整体式框架体系


装配整体式框架结构体系是以主要受力构件柱、梁、板全部或部分(如预制柱、叠合梁、叠合板)为预制构件的装配式混凝土结构。

装配式框架结构构件可以设计成多种标准化构件,拆分成柱、梁、板、楼梯、阳台、外  墙等,在专业混凝土预制厂进行批量生产,运至现场组装,构件节点部位采用混凝土现浇。



预制部件:柱、叠合梁、外墙、叠合楼板,阳台,楼梯等;

体系特点:工业化程度高,预制比例可达80%,内部空间自由度好,室内梁柱外露,施工难度较高,成本较高;

适用高度:50米以下(7度);

适用建筑:公寓、办公、酒店、学校、工业厂房建筑等。

基本预制构件:

装配整体式结构的基本构件主要包括预制混凝土柱、预制混凝土梁、预制混凝土剪力墙、预制混凝土楼面板、预制混凝土楼梯、预制混凝土阳台、空调板、女儿墙、围护结构等。

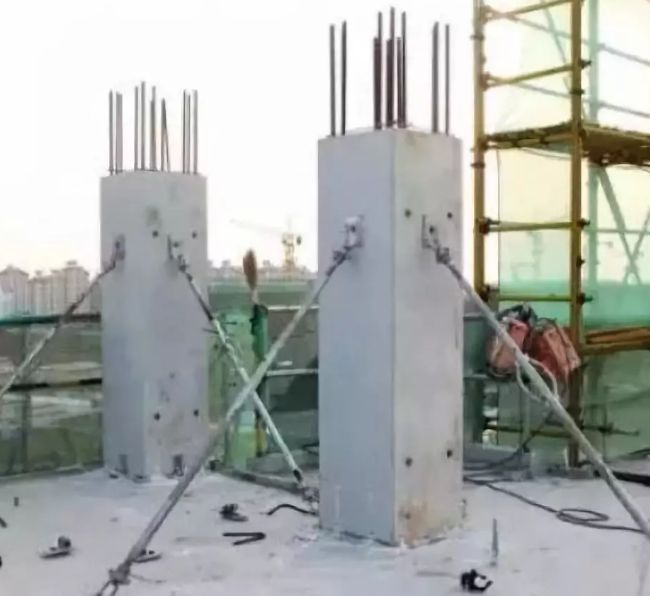

1.预制混凝土柱:预制混凝土实心柱、预制混凝土矩形柱壳。

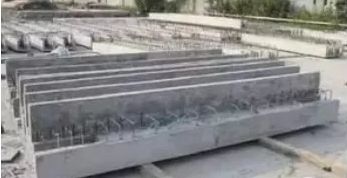

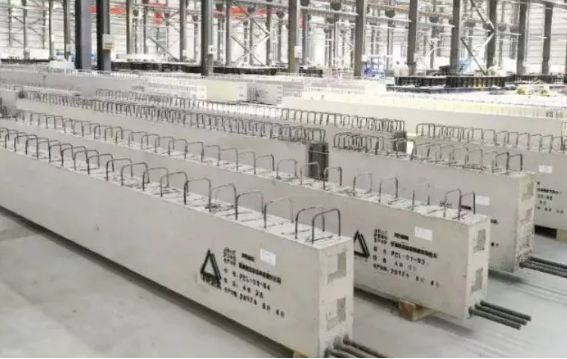

2.预制混凝土梁:预制实心梁、预制叠合梁。

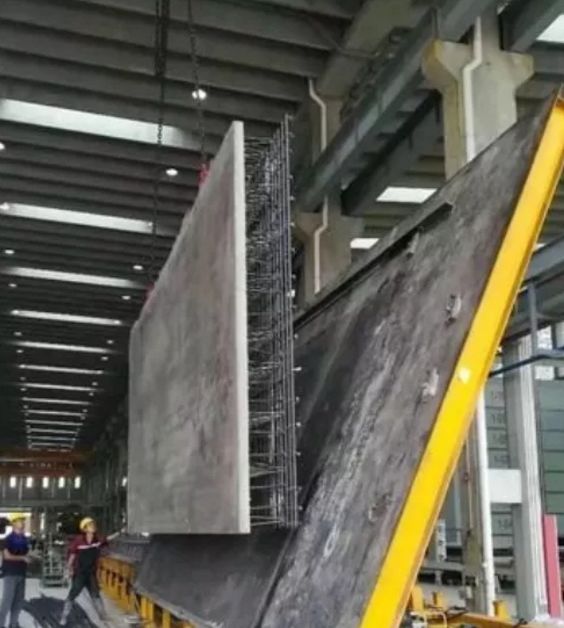

3.预制混凝土剪力墙:预制实心剪力墙、预制叠合剪力墙。

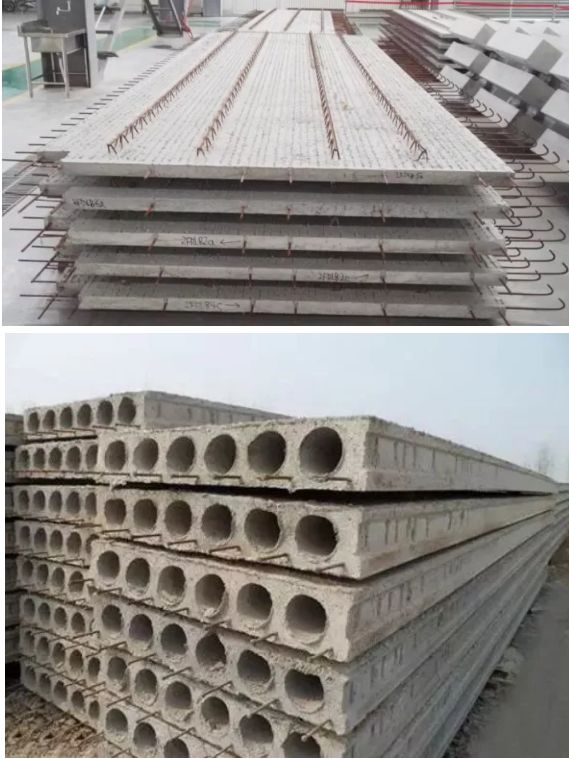

4.预制混凝土楼面板:预制混凝土叠合板、预制混凝土实心板、预制混凝土空心板、预制混凝土双T板等。

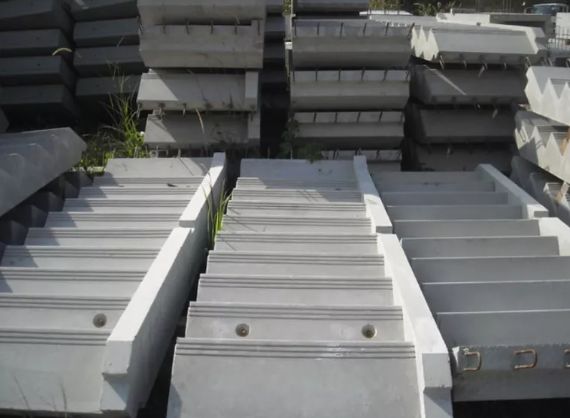

5.预制混凝土楼梯:外型美观,避免现场支模,节约工期,受力明确,安装后可做施工通道。

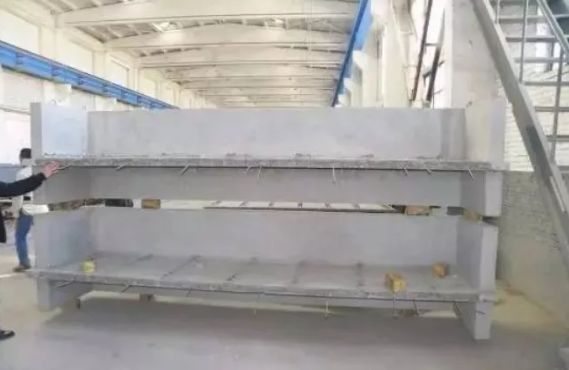

6.预制混凝土阳台

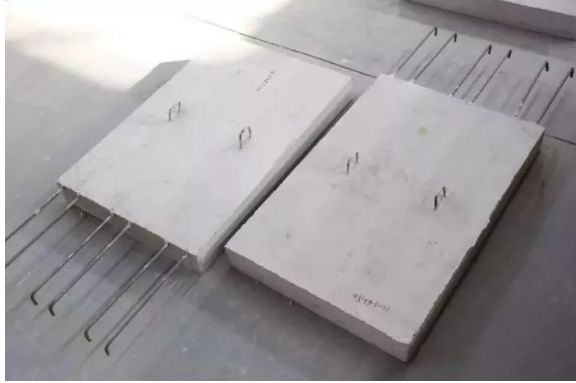

7.空调板

8.女儿墙

9.围护结构:外围护墙、预制内隔墙。

结语


装配式结构体系虽然目前还存在不少问题,但从长远来看,它符合工业化生产的发展方向。建筑业应在整个行业范围内形成技术创新的氛围和机制,转变观念,投入更多的人力物力进行新型装配式结构体系的科学研究,从而推动建筑工业化的发展。
